点击图片查看原图发机组结构：

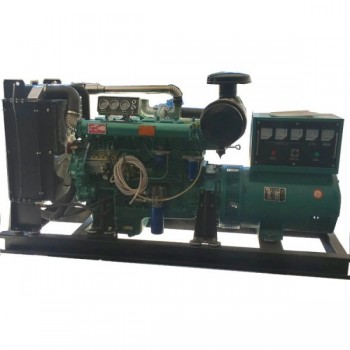

柴油发电机组由柴油机、发电机、公共钢制底座以及控制屏等组成。柴油机与发电机通过弹性联轴器连接，通过 减震器安装在公共钢制底座上，机组的控制屏通过减震器安装在发电机的顶端
适用于工矿企业、邮电交通、商场宾馆、机关学校以及高层楼宇等场所作为常规电源或备用应急电源。电
| 100KW发电机组技术资料 | ||||
| 发电机组数据 | 品牌 | 潍坊华沣 | 功率因数 | 0.8(滞后) |
| 机组型号 | 100GF | 启动方式 | 电启动 | |
| 功率(KW) | 100 | 输出电流(A) | 180 | |
| 备用功率(KW) | 110 | 输出电压(V) | 400 | |
| 额定容量(KVA) | 125 | 接线方式 | 三相四线 | |
| 机组尺寸(L*W*H) | 2200*800*1300 | 额定频率(HZ) | 50HZ | |
| 机组重量(Kg) | 1200 | 调速方式 | 机械/电子 | |
| 柴油机数据 | 厂家 | 潍坊柴油机 | 进气方式 | 涡轮增压 |
| 型号 | R6105AZLD | 燃烧方式 | 直喷燃烧室 | |
| 额定功率 | 110KW | 活塞总排量(L) | 4.3 | |
| 汽缸数 | 六缸 | 燃油消耗率(g/kw.h) | 228 | |
| 缸径*行程(mm) | 105*130 | 冷却方式 | 强制水冷 | |
| 型式 | 直列、水冷、四冲程 | 润滑方式 | 压力与飞溅润滑 | |
| 发电机数据 | 厂家 | 上海 | 频率 | 50HZ |
| 型号 | 100KW | 空载电压调整范围 | ≥±5% | |
| 额定功率(KW) | 100KW | 稳定电压调整率 | 优于±1% | |
| 缘等 | H | 防护等 | 1 | |
| 励磁方式 | 无刷 | 电压调整方式 | IP21 | |
机组标准配置如下： ?直喷式内燃发动机（柴油）； 交流同步发电机（单轴承）； 适合环境40℃－50℃散热器水箱、皮带驱动冷却风扇、风扇安全护罩； 发电输出空气开关、标配控制屏； 机组钢制共用底座（含：机组减振橡胶垫）； 干式空气过滤器，燃油过滤器，润滑油过滤器、启动马达、并配有自充电发电机； 启动蓄电池及蓄电池启动连接电缆； 工业用9dB消音器及连接用标准件 随机资料：柴油机及发电机原厂技术文件、发电机组说明. 发电机组标准配置如下： ?直喷式内燃发动机（柴油）； 交流同步发电机（单轴承）； 适合环境40℃－50℃散热器水箱、皮带驱动冷却风扇、风扇安全护罩； 发电输出空气开关、标配控制屏； 机组钢制共用底座（含：机组减振橡胶垫）； 干式空气过滤器，燃油过滤器，润滑油过滤器、启动马达、并配有自充电发电机； 启动蓄电池及蓄电池启动连接电缆； 工业用9dB消音器及连接用标准件 随机资料：柴油机及发电机原厂技术文件、发电机组说明..
